DER BESTAND / RÄUMLICH ENTDECKEN
DAS WERK IN 3D.
Originalfotos auf den Fassaden. Gemessenes Gelände unter den Füßen.
Die Fabrik und ihr Umfeld räumlich entdecken.
Modellvorschau · Für die drehbare Ansicht die HTML-Datei in einem Browser öffnen.
Ziehen: drehen · Scrollen / zwei Finger: zoomen

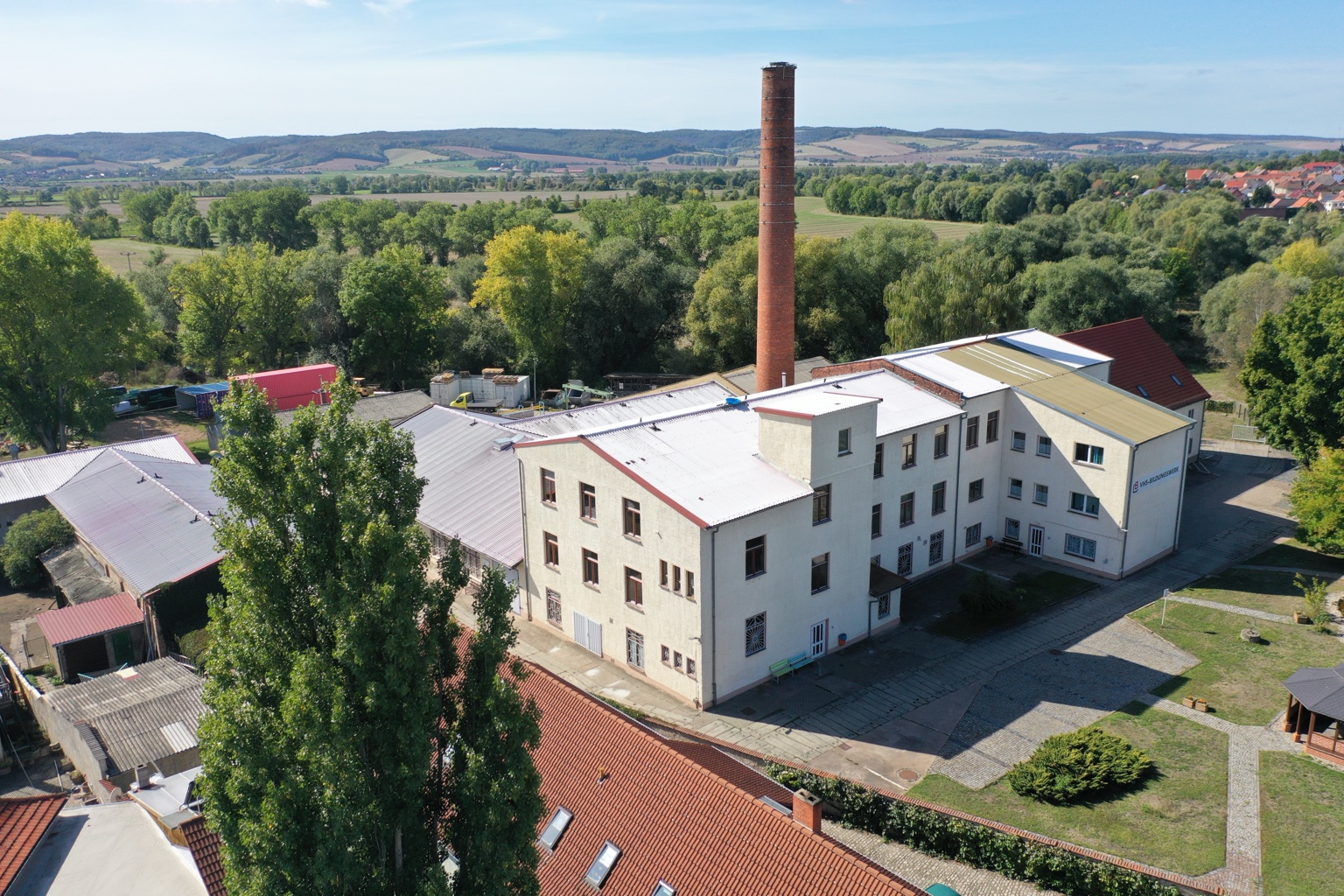

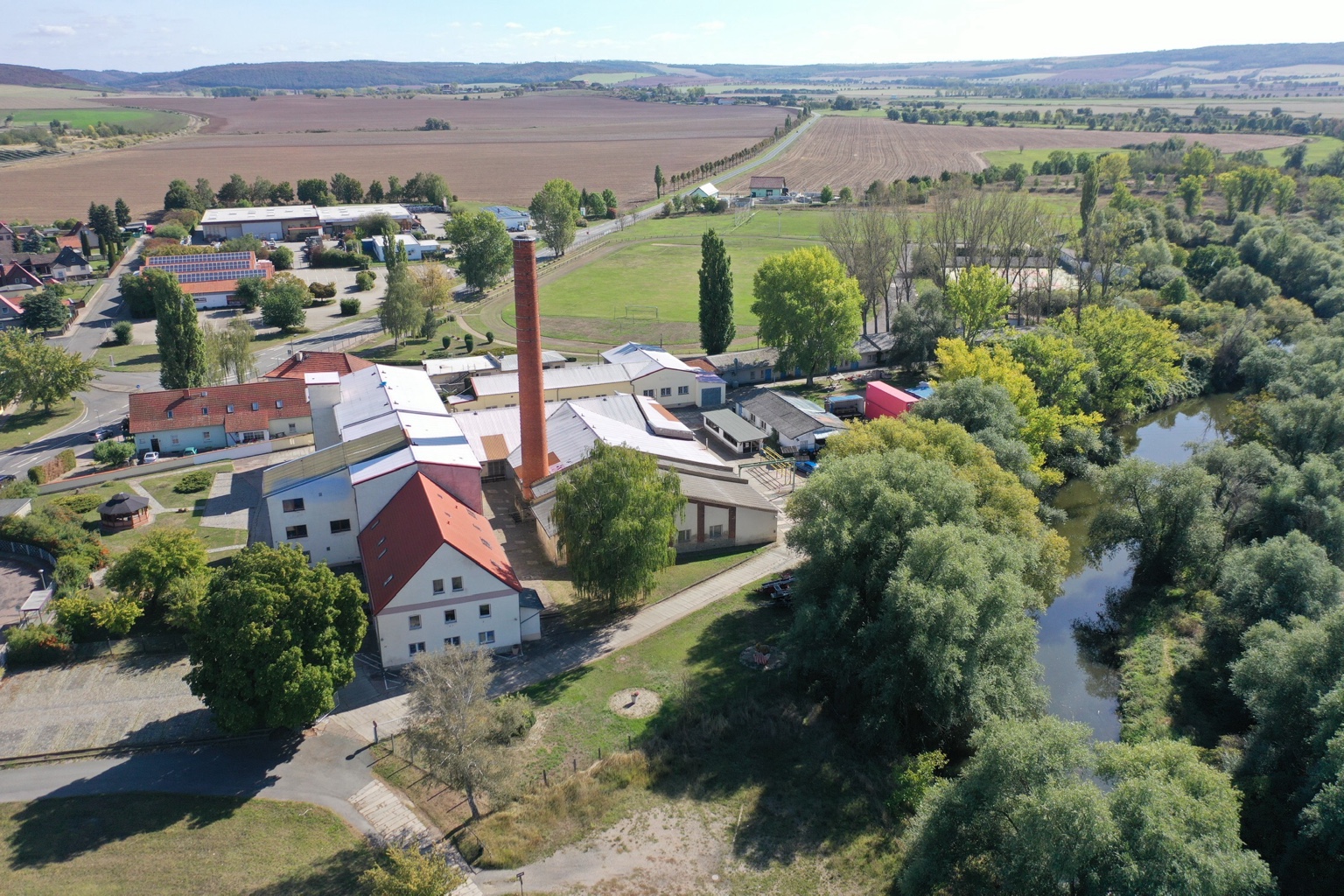

DER ABGLEICH / EURE ORIGINALAUFNAHMEN
SO SIEHT ES HEUTE AUS.
Aus euren Originalaufnahmen sind die Fotofassaden zugeordnet. Fenster, Türen und Materialspuren bleiben auf den Bildern sichtbar. Die Registrierung ist ein Arbeitsstand.
DATENGRUNDLAGE & GENAUIGKEIT +
Geometrie: © GDI-Th / Freistaat Thüringen, Thüringer Landesamt für Bodenmanagement und Geoinformation (TLBG). LoD2, Kachel 32_670_5684. Datenpaket: 04.02.2026; Grundrissaktualität der Fabrikobjekte: 21.10.2025. Abgerufen am 07.09.2026.
Originalkoordinaten in ETRS89 / UTM32, Höhen in DHHN2016. Die Umrechnung in lokale Meterkoordinaten verändert weder Längen noch Höhen. Die Zuordnung wurde mit eurem Lageplan vom 02.07.2026 und den Luftfotos abgeglichen. Die Auswahl markiert keine Eigentums- oder Nutzungsgrenzen.
Gelände und Landschaft: DGM1, Laserscan Februar 2022; amtliches 1-m-Raster für die Darstellung auf 2 m reduziert. Höhenangabe der Quelle: Genauigkeit 0,15–0,30 m. Orthofoto DOP20: Erstellung 01.05.2024, Publikation Januar 2025. Beide Grundlagen sind georeferenziert. Der Ausschnitt umfasst 400 × 400 m mit 168 amtlichen Umgebungsgebäuden.
Fassaden und Fenster: 17 Wandflächen sind mit Originalfotos perspektivisch belegt. Die Fenster sind Bestandteil der Texturen, keine einzeln vermessenen 3D-Bauteile. Die Fotoregistrierung ist näherungsweise; Schatten und Verdeckungen aus den Aufnahmen können sichtbar bleiben. Nicht belegte Flächen bleiben neutral. Die Dachtexturen stammen aus dem amtlichen Luftbild.
Planabgleich und Grenzen: Verwendet wurden der Lage-/Freiflächenplan vom 02.07.2026 sowie Grundriss und Schnitt A-A vom 22.04.2026. Ein separater amtlicher Vermesserplan konnte noch nicht eindeutig zugeordnet werden. Kleine Dachaufbauten fehlen im LoD2; lokale Planhöhen wurden nicht ungeprüft als NHN übernommen. Bäume und Straßenoberflächen sind im Gelände-Luftbild enthalten; einzelne Baumkronen, Bordsteine und Fensterlaibungen sind noch keine eigenen 3D-Objekte. Kein Ersatz für ein Bestandsaufmaß.
AMTLICHE DATENGRUNDLAGE ↗︎ · LIZENZ: DL-DE/BY-2-0 ↗︎ · GLB-MODELL ↓ · CITYGML-AUSSCHNITT ↓
